安全隔离变压器，指符合现行国家标准《电源电压1100V及以下的变压器、电抗器、电源装置和类似产品的安全第7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验》GB19212.7－2012/IEC61558-2-6:2009的产品，多在其一次和二次绕组间采用双重绝缘或加强绝缘措施，将一、二次侧电路完全分隔开，不可能将一次侧的故障引导二次侧。

在民用建筑中，安全隔离变压器至少有三种用法，下面逐一介绍。

1、IT系统

• IT 系统电源的带电部分应对地绝缘，当需对地绝缘检测时，可经大阻抗接地。

• IT系统中外露可导电部分应单独地、成组地或共同地接地，并应符合式1的要求：

RA·Id ≤ 50V                   （1）

式中，

RA — 外露可导电部分的接地极和保护导体的电阻之和（Ω）；

Id — 发生第一次接地故障时，在相导体与外露可导电部分之间出现阻抗可忽略不计的故障电流（A），应计及电气装置的泄漏电流和总接地阻抗值的影响。

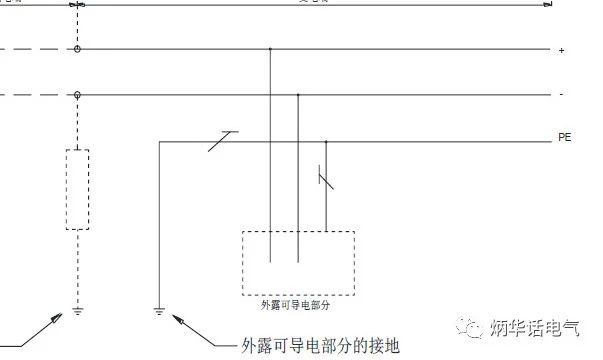

图1  IT系统

民用建筑中常用局部IT系统，例如医院的手术室、有些非车载充电机等。这种情况通常采用安全隔离变压器作为IT的电源，且负荷侧一定要接地。

2、电气分隔

电气分隔是电击防护措施之一，符合IEC 60364-4-41标准，该标准规定，电气分隔是将危险带电部分与所有其他电气回路和电气部件绝缘以及与局部地绝缘，并防止一切接触的保护措施。

通常采用隔离变压器实现电气分隔，要求电气分隔只能用于由满足简单分隔要求的不接地的电源供电给一台用电设备的情况，且被分隔回路带电部分的任一点不应与其他回路的带电部分、地及保护导体相连接。

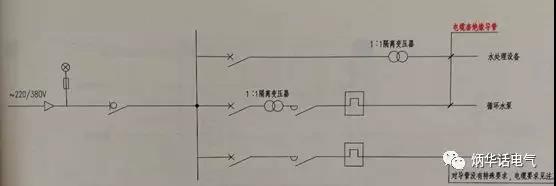

图2  电气分隔示例

图2是电气分隔在游泳池中的应用示例，电气分隔电源采用1:1隔离变压器，隔离变压器不需要系统接地（即工作接地），每个隔离变压器带一台用电设备（水处理设备、循环泵）。循环泵或其他设备连接到游泳池内时，采用非导电材料的水管连接到游泳池内。图中至水处理设备和循环泵的回路采用电缆穿绝缘导管分别敷设。且负荷侧不能接地！

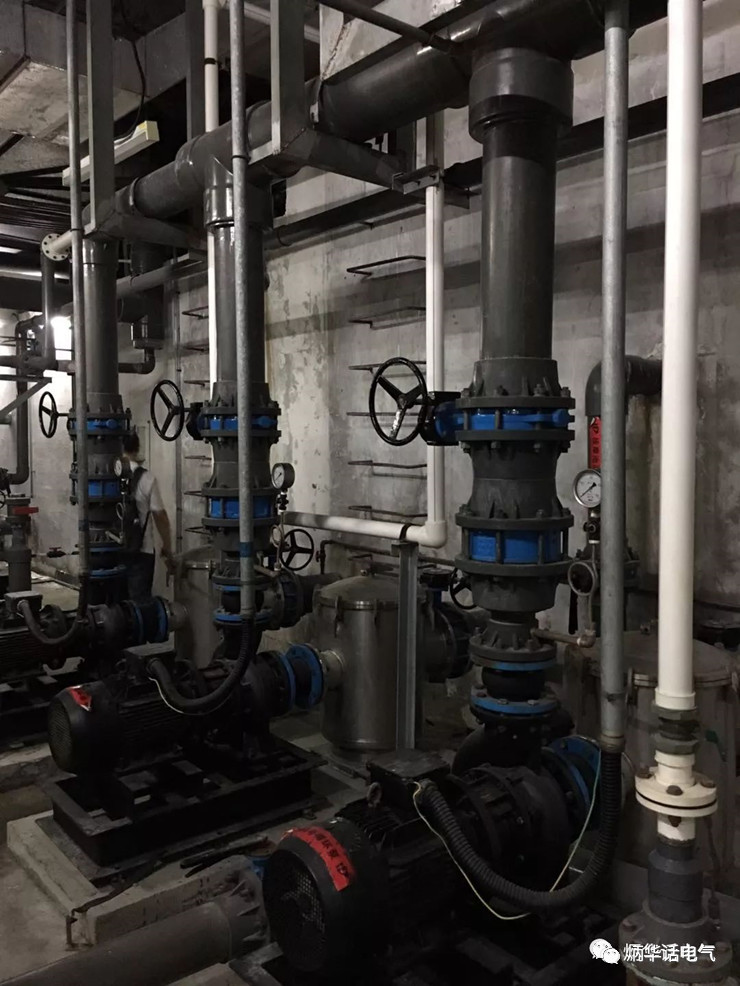

图3  水立方泳池水处理机房至泳池的水管采用非金属材料

3、特低电压系统

该部分内容见“安全隔离变压器的三种用法，一定要分清楚（下）”！
