开关柜为什么叫“成套”,有套更安全?

2017-4-1 11:57:59

王小二

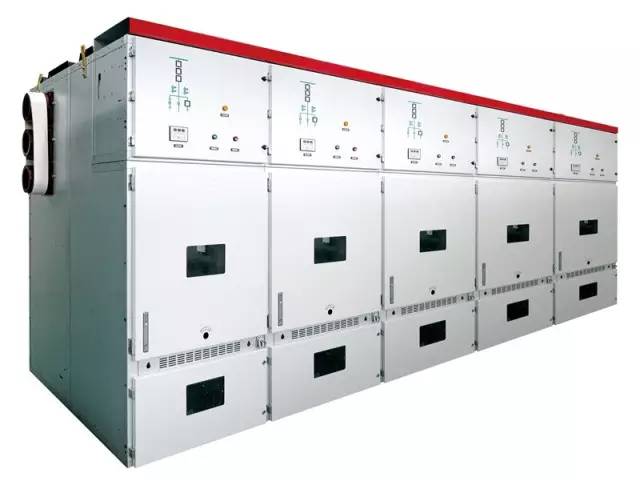

开关柜为什么叫“成套”,都由什么柜组成?

开关柜由进线、计量、PT、出线等组成。柜内装有一次、二次元件,在购买时必须配套,所以叫“成套”。

张小四



还有更多的电气小常识可以了解:

1

我国电力电压有多少个级别,并说出分级的作用?

答:分为500KV、220KV、110KV、35KV、10KV、380V、220V等级别。

由于电压的高低与线损有关,电压越高、线损越低。这样,输送电的距离越远,需要输送的电压级别就越高。

2

为什么要卸电压(10KV级别)?用什么方法可以安全卸电压?

答:在进行停电的时候,为了防止电容还有余电,伤及人员,所以必须卸电压。

安全卸电压的方法:打开柜门或屏板时,不可直接用手接触母线。先用10KV的试电笔检查是否有电,然后找一颗导线,一头接地、一头接在试电笔前端,用试电笔前端接触母线放电,完成后方可维修,保证人身安全。切记这一点。

3

10KV试验电的电压应该是多少?国内、国际标准有什么区别?

答:国内:柜体4.2万伏,断口4.8万伏;国际:3.6万伏。

4

如何理解开关柜型号中KYN各字母的含义?

答:K—金属封闭铠装式;Y—移开式;N—户内。

5

泄压通道的作用是什么?

答:若万一柜体发生爆炸,将会产生一股强劲的气浪。这时如果柜顶有泄压通道,则气浪可由顶部排出,而不影响其他部分的正常工作;若无泄压通道,气浪就会向最薄弱的地方冲开。

6

开关柜应装配那些主要一次元件?

答:断路器、触座、避雷器、零序互感器、电流互感器(CT)、电压互感器(PT)、高压熔断器等。

7

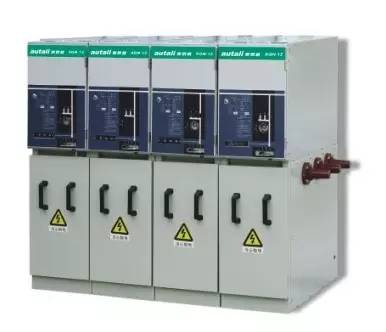

环网开关柜的作用是什么?靠什么保护变压器?

答:作用是可带负荷分合闸,他靠高压熔断器来保护变压器。

8

空气绝缘距离的国家标准是多少?

答:相间相对地的空气距离,10KV要求125mm。


9

什么叫绝缘件爬距?

答:高压带电侧至地的、沿绝缘件外表爬行的导通距离叫绝缘件爬距。10KV要求235mm。

10

用什么方法检查真空开关是否真空?

答:用耐压试验检测。断口用4.8万伏检测。

11

隔离插头、隔离开关有什么作用,用于哪种柜类?

答:隔离插头,用于手车柜;隔离开关用于固定柜。其作用均为不带负荷分合闸,方便维修。

12

高压柜电流大致分几级?负荷开关属哪级?

答:分大  中  小,即:3150A、1250A、630A 三级。负荷开关属630A级别。


13

高压熔断器作用是什么?

答:作保护变压器用,PT属小型变压器类

14

带电显示器有什么作用?

答:起指示作用,显示柜内是否有高压电。

15

程序锁起什么作用?安装在什么地方?

答:柜与柜操作顺序按规定程序连锁,起到防误操作的作用。

16

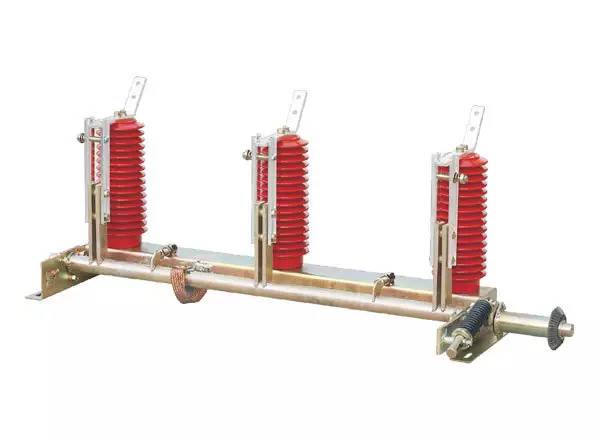

接地开关起什么作用?

答:接地开关安装在出线端,检修时可以防止倒供高压电,保证人身安全。

17

活门的作用是什么?

答:当手车拉离柜体时,防止人或金属接触到带高压电的静触头。

18

母线为什么要套胶?

答:起到一个绝缘的作用,可减少空气绝缘距离,防止小动物入柜造成短路事故。

19

避雷器的作用是什么?为什么每组柜都至少有一个避雷器?

答:避雷器按电压等级设计,千万不能装错。有些还根据用途不同设计而设计不同。如:发电厂输出电的、有线路运行的、有电容的。

避雷器主要是当线路中某地段产生过高电压时,可将其吸收以达到线路安全运行的目的。如:进线柜有一套避雷器,可保护柜内线路安全;而外路电源在进柜时,已经装有避雷器,所以如果外路电源产生高电压,由于有避雷器作保护,入柜时就比较安全;出线柜下端带避雷器,主要是考虑真空断路器分合时会产生过电压现象,所以必须安装避雷器以代替过电压吸收器。

20

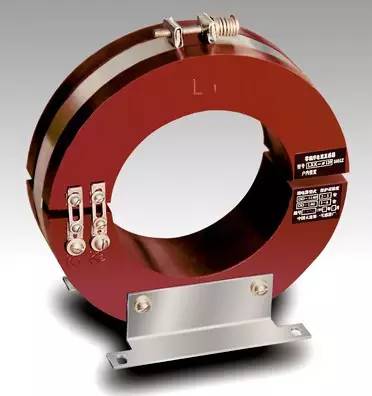

说说电流互感器及零序互感器的作用。

答:电流互感器起计量保护作用;零序互感器起保护作用。

21

电流互感器可以返转装配吗?为什么?

答:正常流向L1→L2,如果由L2→L1 ,则二次线设计需作修改。

22

VE柜和环网柜有什么区别?

答:VE柜(手车型)用断路器分断,保护变压器0.2秒,环网柜(固定型)用高压熔断器保护变压器0.02秒。

23

湿控器起什么作用?

答:通过感应探头探测出湿度,如超过正常湿度,通过发热板发热进行调节。有两种操作方式:自动和手动。

24

一次方案图起什么作用?

答:代表主回路线路上所装配的原件及走向。

25

PT与CT叫法代表什么?

答:PT—电压互感器,CT—电流互感器。
