近年来，民用建筑物的大型化、综合性、超高层越来越多，对自备电源的要求越来越高，高压柴油发电机组应用面越来越广。下面介绍两种高压柴油发电机组的供配电系统，供大家参考和讨论。

图1  高压柴油发电机组的供配电系统（一）

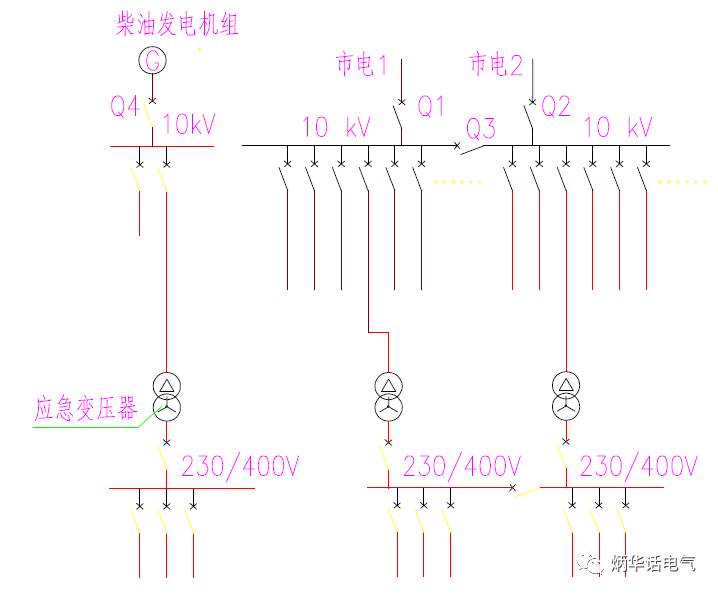

        图1是高压柴油发电机组的一种供配电系统方案，高压柴油发电机组G采用专用的变压器，与市电系统相对独立、分开，满足《供配电系统设计规范》GB 50052-2009第3.0.9条的规定。该系统简洁，建设成本较低。但是如果柴油发电机组所带的负荷平时不用，则该系统由于长时间不通电而容易受潮，影响到系统的可靠性。

图1  高压柴油发电机组的供配电系统（二）

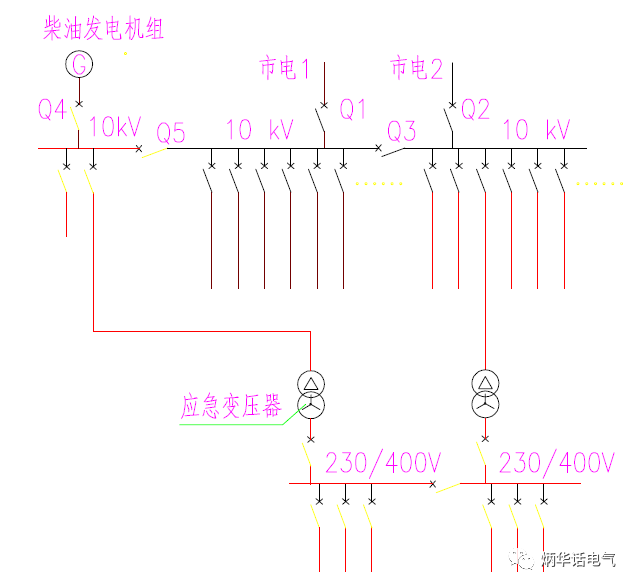

        图2没有采用专用的变压器，高压柴油发电机组与市电1共同应急变压器，保证系统平时通电，防止电气期间、线缆受潮。但系统较为复杂，对电工要求较高。

        正常时，两个市电同时工作，Q3断开。Q5闭合，由市电1带应急变压器。应急情况下，市电1和2均断电，柴油发电机组启动并投入运行，Q4闭合，Q5断开与市电脱钩，由发电机组向应急变压器供电。

        两个方案各有特点，方案一适合干燥地区，并加强平时的维护。方案二比较理想，但系统复杂，对继电保护、控制要求较高。
