《金融建筑电气设计规范》JGJ 284-2012已经执行多年，第4.2.6条给出了金融设施的供电可靠性等级(可靠度R)的相关规定和要求，其中第2款规定，金融设施主机房供配电系统的可靠性等级(可靠度R)应符合表1的规定。

表1  金融设施供电可靠性等级（可靠度R）

    现有的ATSE在系统中能否达到表1中R值要求？

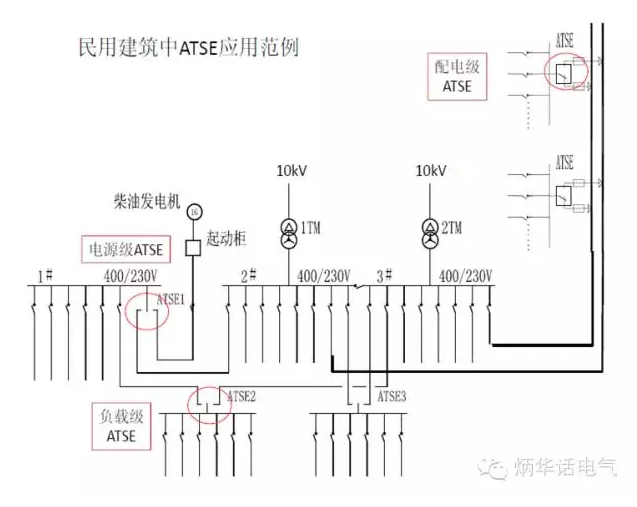

图1 民用建筑中ATSE的使用部位

       金融建筑中，使用ATSE最重要的场所是数据机房，属于电源级的ATSE（参见图1），用于电源转换，当然使用方式不局限于图1的方式。但ATSE是影响系统可靠性的重要器件。

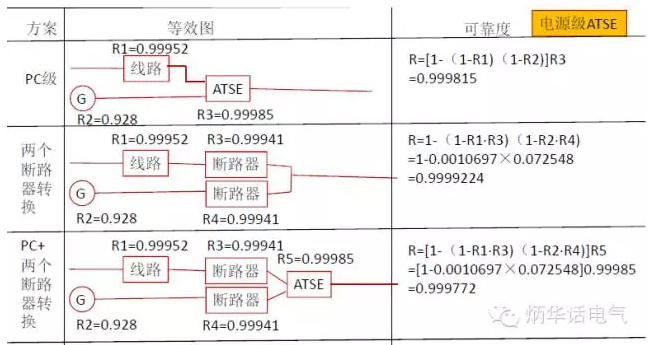

表2  系统可靠性分析

       方案1为市电与发电机直接通过PC级的ATSE转换，经计算，其系统的可靠性R=0.999815，各部件的R值见表2所示，数据取自或参考2011年电监会年报。其实方案1是不成立的，两个电源在ATSE之前需要保护，这样就变成了方案3。

       方案2也是市电与发电机之间的转换，但是没有采用ATSE，而是采用两个断路器之间的连锁，保证只能一个电源供电，防止市电与发电机之间误并列。该系统的可靠性R为0.9999224，高于方案1。

       方案3是在方案1基础上在ATSE之前增加短路保护电器，满足PC级ATSE的额定限制短路电流的要求。经计算，系统的R=0.999772。

       三个方案中，方案2可靠性最高，但断路器实现电气连锁比较方便，实现机械连锁难度较大。且对于要求高的用户，不方便在线维护。

       市场上需要什么样的ATSE呢？JGJ 284-2012第7.3.1条又规定，金融设施的机械式自动转换开关(ATS) 应符合下列规定:

    2  自动转换开关在电源转换过程中不得造成负载设备中性线悬浮;

    3  特级、一级金融设施的ATS 应具有旁路检修功能;

    因此，对于高等级的金融设施及类似场所或负荷，需要确保系统高可靠性的ATSE，例如瞬间并联型、中性线先合后断型、旁路型等特殊需要的产品。这些产品技术难度高，但利润也很高。
