产品描述
概述
在TN-S、TN-C-S、TT系统的低压配电系统中,由于中性线断线、电气设备或线路发生相线接地故障、三相负载严重不平衡等现象均可导致低压电网中性线电位偏移,中性线电位偏移过大会引起严重的三相电压不平衡, 三相电压不平衡的发生将导致达到数倍电流不平衡的发生。诱导三相用电设备例如:电动机中逆扭矩增加,从而使电动机的温度上升,效率下降,能耗增加,发生震动,输出亏耗等影响。各相之间的不平衡会导致用电设备使用寿命缩短,加速设备部件更换频率,增加设备维护的成本。断路器允许电流的余量减少,当负载变更或交替时容易发生超载、短路现象。中性线中流入过大的不平衡电流,导致中性线增粗。同样中性线电位偏移过大会导致单相家用电器或用电设备烧毁,引发火灾,甚至会危及人身安全。
众所周知:中性线电位偏移引起线路过欠电压主要是由低压配电系统的中性线(N线)断线故障等原因产生的,因此,过欠电压何时发生又何时排除,对终端用户是不可预知的,若手动复位,对户内无人或老幼病残的用户既不方便也不安全,并且会把危险电压送入终端线路造成电气事故。根据《民用建筑电气设计规范》的相关规定,本公司研制开发了单相、三相自复式过欠电压保护器。具有线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。
适用领域
适用范围
适用于交流50Hz,额定电压220V/400V,额定工作电流80A及以下的的配电系统中。作为由中性线故障引起的过欠电压对单相、三相用电设备的保护。
主要用于建筑电气和民用照明低压配电系统中的住宅分户箱进线或需要保护的的单相、三相用电设备的配电线路中。能在电压无异常情况下正常工作,当市电电压超出保护器的动作电压时,保护器能迅速、可靠的切断电路,以保护用电设备与人身的安全;当市电电压恢复正常时,保护器能自动延时接通电源、恢复供电,无需人力操作。
功能特点
性能可靠,寿命长。
控制电路采用名牌电子元器件,精心设计的电路,减少了电磁干扰,提高了产品的可靠性。
其功能特点具体如下:
具有面板指示及故障灯光报警功能;
保护器有红、绿色发光二极管指示工作状态,绿色-正常电压指示,红色-延时或故障指示。
具有自动切断和延时复位接通功能;
单相线路发生过欠压故障时切断线路,单相线路电压恢复正常后经延时自复位接通线路,无需人工操作。
具有对电压检测精度高的特点;
线路出现瞬态或暂态过电压时,保护器不产生误动作。线路由于接点不实等故障出现电压不稳或突然断电又突然来电时,保护器不接通线路。
具有电压保护范围宽的特点;
电压保护范围:0~45V,线路故障电压为最高时,保护器自身不会被损坏。
具有安装接线方便的特点;
外形模数化设计,导轨式安装,接线:25平方毫米及以下绝缘导线。
保护器呈反时限动作特性,动作时间≤1s
耐受冲压电压:4kv(符合Ⅲ类电器安全标准)。

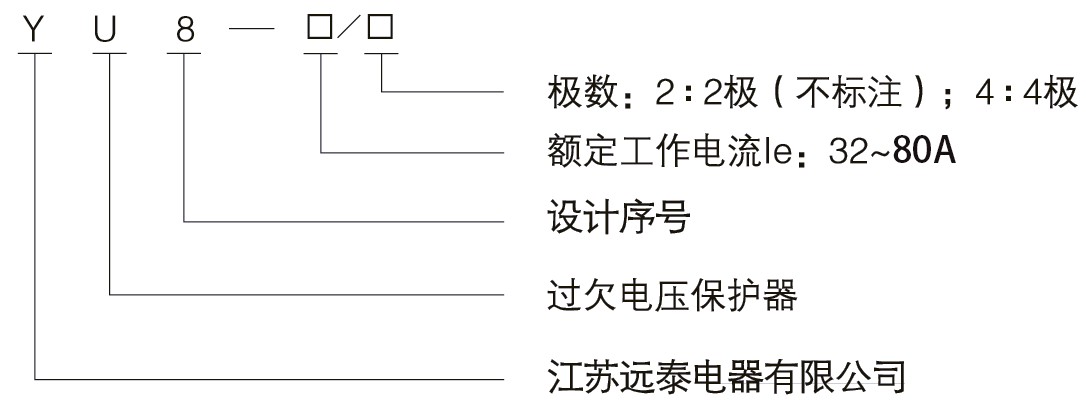

产品型号
产品尺寸

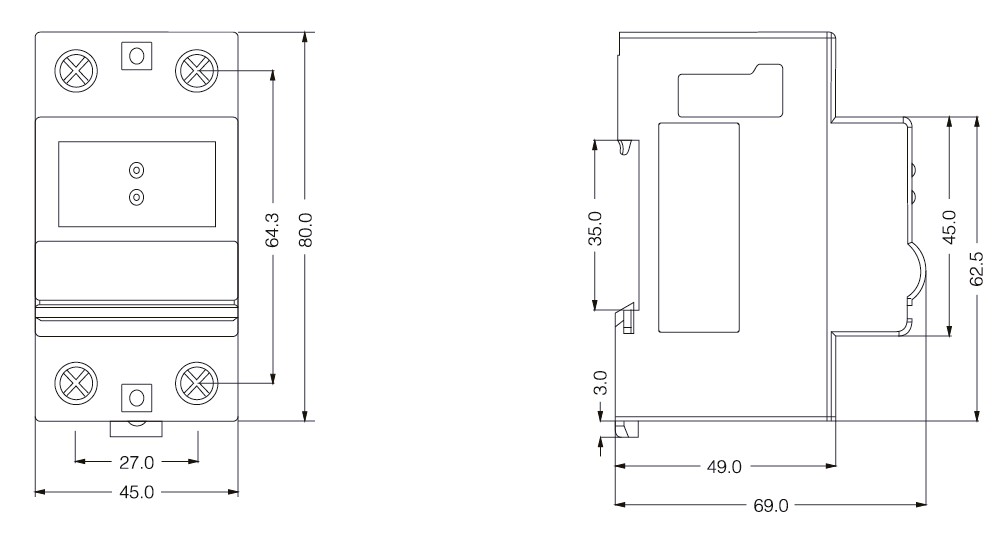

单相2极(模数2P)

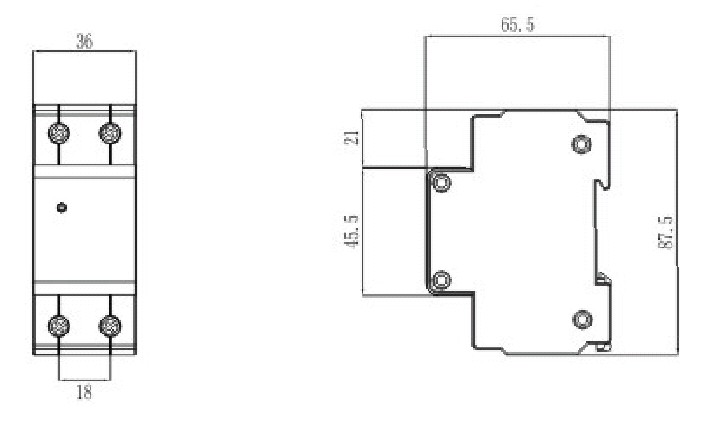

单相2极(模数2.5P)

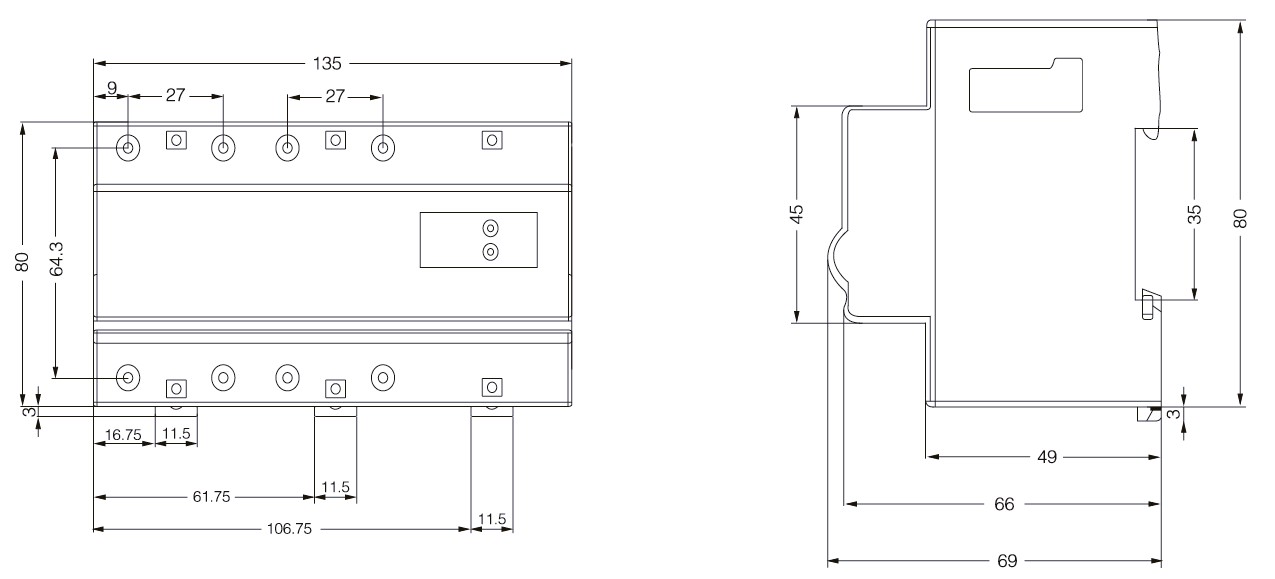

3相4极(模数7.5P)
